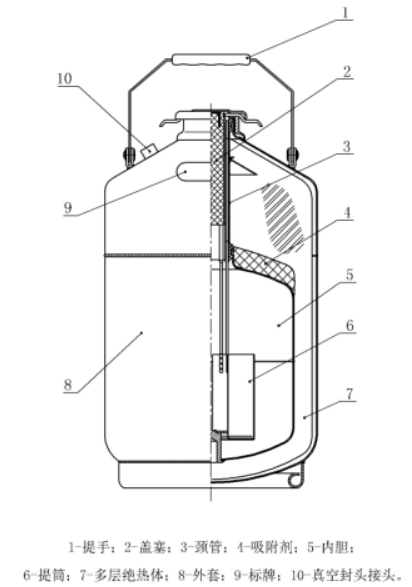

手提式液氮罐是一種用于在低溫環境中存儲和運輸樣品的設備。它具有特殊的內部構造，能夠有效地維持低溫環境，并確保樣品的冷凍質量和安全性。我將詳細介紹手提式液氮罐的內部構造，包括保溫層、真空層、液氮儲存區和樣品托盤等要素。

　　1. 保溫層：手提式液氮罐的保溫層是確保低溫環境的關鍵。它通常由高絕緣性能的材料制成，如聚苯乙烯(EPS)或聚酰亞胺(PI)。這些材料可以有效地隔離罐體內外的溫度變化，減少熱傳導，從而保持液氮的低溫狀態。保溫層的厚度通常在5毫米至20毫米之間，以提供足夠的隔熱效果。

　　2. 真空層：在保溫層的外圍，手提式液氮罐還配備了一層真空層。真空層是在保溫層與外殼之間形成的一段低氣壓環境。它起到隔熱的作用，防止外部熱量進入罐體內部，減緩液氮的蒸發速度。真空層通常由兩層金屬之間形成的夾層構造，中間的空氣被抽空形成真空。這種設計有效地減少了熱傳導和對流熱損失，保持液氮的低溫穩定性。

　　3. 液氮儲存區：手提式液氮罐的內部容納著液氮儲存區。液氮以低的溫度(-196°C)存在于儲存區中，用于冷卻和冷凍樣品。液氮儲存區通常由高密度聚乙烯(HDPE)或不銹鋼材料制成，具有良好的耐低溫和密封性能。儲存區內設有液位標記，方便用戶監測液氮的消耗情況。液氮儲存區的容量通常根據實際需求而定，從數升到幾十升不等。

　　4. 樣品托盤：為了方便存放和組織樣品，手提式液氮罐內部通常配備有樣品托盤。樣品托盤可以承載不同類型和大小的樣品，并確保它們在低溫環境中的穩定性和安全性。樣品托盤通常由不銹鋼或塑料材料制成，具有耐低溫和耐腐蝕的特性。它們采用模塊化設計，可以根據需要進行組合和調整，以適應不同樣品的存儲要求。

　　綜上所述，手提式液氮罐內部構造主要包括保溫層、真空層、液氮儲存區和樣品托盤等要素。這些構造為液氮罐提供了優秀的隔熱性能和低溫環境維持能力，確保樣品的冷凍質量和安全性。手提式液氮罐的內部構造既滿足了實驗要求，又方便用戶操作和使用。
